電波のバイスタティック測定装置（レーダー反射断面積測定用ポジショナ）
●電波の透過、反射（リフレクターアレーアンテナ）、散乱測定が可能
●Sub6（3.6GHz）、ミリ波帯（24GHz）にも対応可能な回転台を
ご用意できます
●使用する場所に応じて、大きさ、高さ、材質（発泡、FRP、金属+吸収体等）に
カスタマイズに対応 カタログはこちら

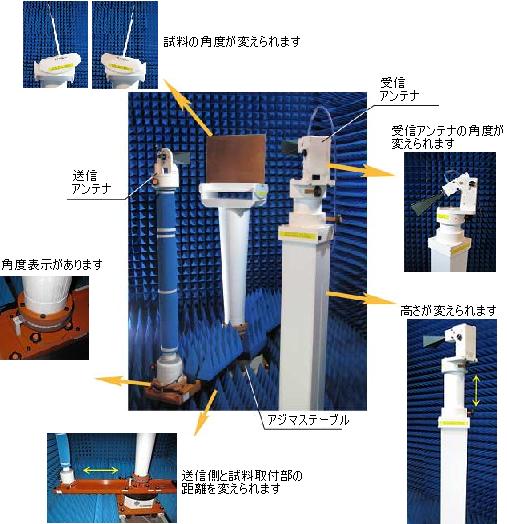

イメージ写真
■主な仕様
送信アンテナ回転部（アジマステーブル）
受信アンテナ側
試料取付部
その他
高精度アジマステーブルはこちら
・分解能：0.01°
・回転部：中心部貫通ぬき、回転しない発泡台を設置可能
・耐荷重：300㎏
●Sub6（3.6GHz）、ミリ波帯（24GHz）にも対応可能な回転台を
ご用意できます
●使用する場所に応じて、大きさ、高さ、材質（発泡、FRP、金属+吸収体等）に
カスタマイズに対応 カタログはこちら
イメージ写真
 |
■主な仕様
| 送信アンテナ半径 | 開口面よりR800（アンテナにより変わります） |
| 材質 | 送信アンテナ取付ポール：FRP/電波吸収体/発泡塩ビ |
| 送信アーム：フェノール樹脂 | |
| 連結パイプ：ガラスエポキシ |
送信アンテナ回転部（アジマステーブル）
| 回転台直径 | 約400mm |
| 回転速度 | 可変速 約0.2～4rpm |
| 回転角度分解能 | 0.1° |
| バックラッシュ | 0.3° |
| 回転台材料 | ポリアセタール樹脂 |
| 搭載許容質量 | 100kg |
| 使用環境 | 屋内 |
| 駆動電源 | AC100V 1A |
| 質量 | 約18kg |
| 付属品 | 光ケーブル 1本 電源ケーブル 1本 |
受信アンテナ側
| アンテナ半径 | 開口 R800（取付アンテナにより変わります） |
| 仰角角度 | 約0～35° |
| ストローク | 約600mm（地上高：約1400～2000mm） |
| 材質 | 受信アンテナ取付ポール： 発泡製/硬質塩化ビニール/ポリアセタール |
| 材質 | 発泡台：発泡スチロール 試料取付部：発泡製ポリスチレン |
| 電波吸収体 | UP-20 約1800×1800mm（9枚） |
高精度アジマステーブルはこちら
・分解能：0.01°
・回転部：中心部貫通ぬき、回転しない発泡台を設置可能
・耐荷重：300㎏
