製品案内

アジマステーブル
使用用途にあった製品をご提供いたします（小→大の順番）

1. 直径Φ200 分解能 0.01°

DW4325AV1/O GHzアジマステーブル

●直径：φ200
●回転速度：約0.1～5rpm
●搭載許容質量：60kg
●分解能：0.01°
●質量：約5.8kg
●高さ：約180㎜
●ロータリーコネクタ（18GHz OR 40GHz）取付で無限回転が可能（オプション）
カタログ

2. 直径Φ250 分解能 0.1° バッテリタイプ

DW3324AV1/O-BA　アジマステーブル

●直径：φ250
●回転速度：約0.2～4rpm
●搭載許容質量：50kg
●分解能：0.1°
●質量：約7.3kg
●高さ：約180㎜
●バッテリー残量が少なくなるとコントローラへ表示
●バッテリー駆動時間：約8時間
●光ケーブル仕様
●ロータリーコネクタ（18GHz OR 40GHz）取付で無限回転が可能（オプション）
カタログ

3. 直径Φ400 分解能 0.01°

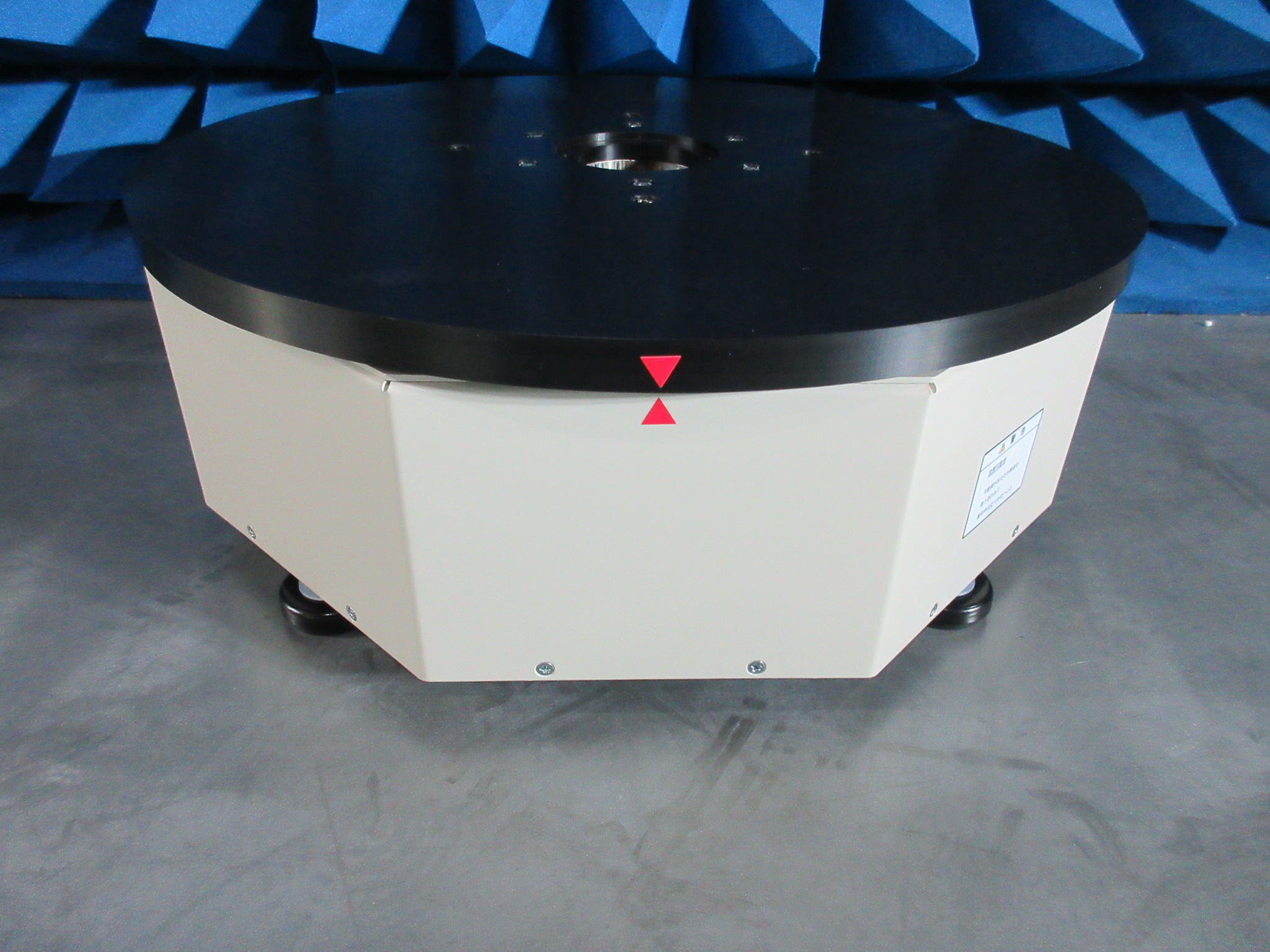

DW4340AV1/O アジマステーブル
●直径：φ400
●回転速度：約0.2～4rpm
●搭載許容質量：100kg
●分解能：0.01°
●質量：約16kg
●高さ：約130㎜
●光ケーブル仕様
●ロータリーコネクタ（18GHz OR 40GHz取付で無限回転が可能（オプション）
カタログ

4. 直径Φ400 分解能 0.1° バッテリータイプ

DW3323AV1/O-BA アジマステーブル　　　
●直径：φ400
●回転速度：約0.2～4rpm
●搭載許容質量：100kg
●分解能：0.1°
●質量：約17kg
●高さ：約130㎜
●光ケーブル仕様
●バッテリー駆動時間：約7時間
●オプションで予備用バッテリー、AC/DC変換BOXで電源供給できます
●ロータリーコネクタ（18GHz OR 40GHz）取付で無限回転が可能（オプション）
カタログ

５. Φ600/800/1200 分解能 0.1° 暗室常設タイプ

DW3306AV1/O　DW3308AV1/O　DW3312AV1/O　アジマステーブル

●直径：φ600/φ800/φ1200（合板）
●回転速度：約0.3～3rpm
●搭載許容質量：200kg
●分解能：0.1°
●質量：約60kg（φ600）
●高さ：約240㎜
●光ケーブル仕様
●天板に固定穴あけることできます
(条件付。図面をご用意ください）
●ロータリーコネクタ（18GHz OR 40GHz)取付で無限回転が可能（オプション）
●中央コンセント（100V）も取付可能 （オプションΦ600除く）
カタログ

６. Φ1000 分解能 0.01° RCS測定用

DW4325AV1/O GHzアジマステーブル

●直径：φ1000（アルミ）
●回転速度：約0.3～3rpm
●搭載許容質量：300kg
●分解能：0.01°
●バックラッシュ：0.05°
●質量：約120kg
●高さ：約149㎜
●光ケーブル仕様
●回転中心穴φ400あいています
●ロータリーコネクタ（18GHz OR 40GHz）取付で無限回転が可能（オプション）
カタログ
